逐层分解transformer模型

Transformer 整体结构​

首先介绍 Transformer 的整体结构，下图是 Transformer 用于中英文翻译的整体结构：​

​

​

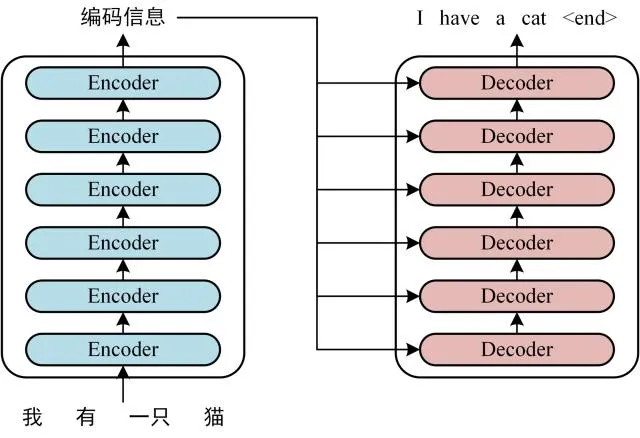

Transformer 的整体结构，左图Encoder和右图Decoder​

​

💾

可以看到 Transformer 由 Encoder 和 Decoder 两个部分组成，Encoder 和Decoder 都包含 6 个 block。​

​

•

Transformer 的工作流程大体如下：​

◦

第一步：获取输入句子的每一个单词的表示向量 X，X由单词的 Embedding（Embedding就是从原始数据提取出来的Feature） 和单词位置的 Embedding 相加得到。​

​

​

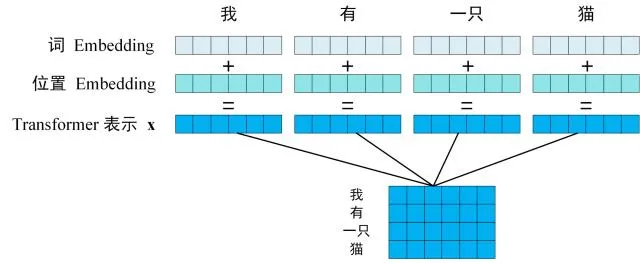

Transformer 的输入表示​

◦

第二步：将得到的单词表示向量矩阵 (如上图所示，每一行是一个单词的表示 x) 传入 Encoder 中，经过 6 个 Encoder block 后可以得到句子所有单词的编码信息矩阵 C，​

▪

如下图。单词向量矩阵用表示， n 是句子中单词个数，d 是表示向量的维度 ( d=512)。每一个 Encoder block 输出的矩阵维度与输入完全一致。​

​

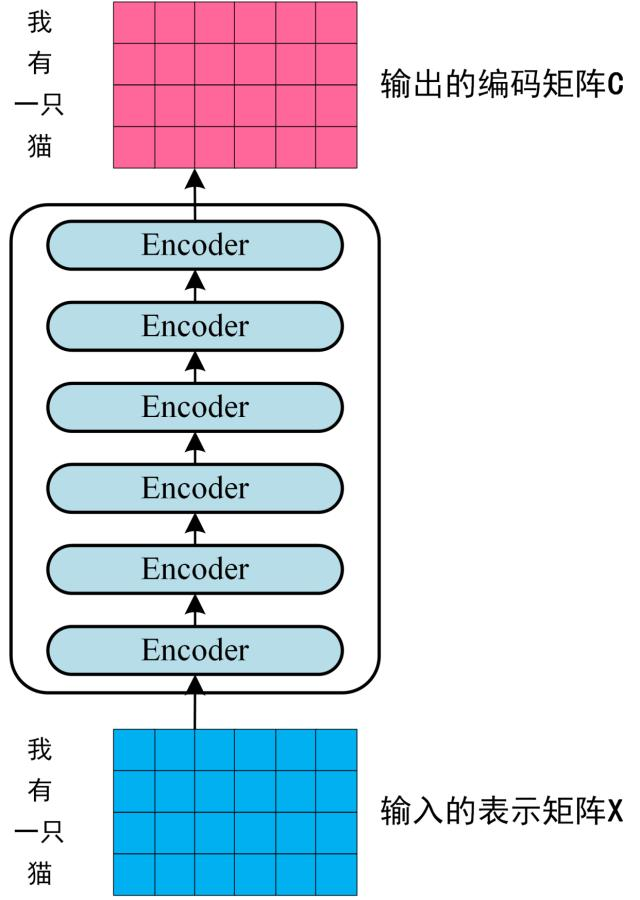

Transformer Encoder 编码句子信息​

​

◦

第三步：将 Encoder 输出的编码信息矩阵 C传递到 Decoder 中，Decoder 依次会根据当前翻译过的单词 1~ i 翻译下一个单词 i+1，如下图所示。在使用的过程中，翻译到单词 i+1 的时候需要通过 Mask (掩盖) 操作遮盖住 i+1 之后的单词。​

​

​

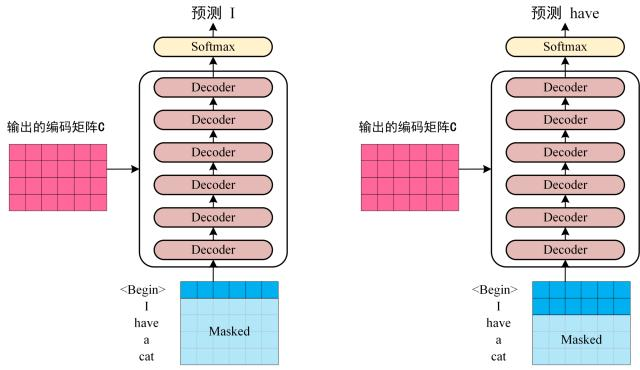

Transofrmer Decoder 预测​

​

💾

上图 Decoder接收了 Encoder 的编码矩阵 C，然后首先输入一个翻译开始符 ""，预测第一个单词 "I"；然后输入翻译开始符 "" 和单词 "I"，预测单词 "have"，以此类推。这是 Transformer 使用时候的大致流程。​

​

Transformer 的输入​

​

💾

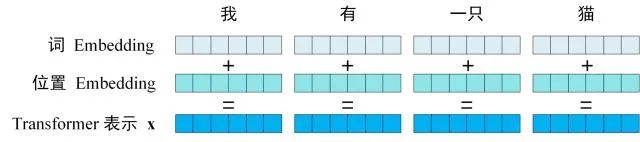

Transformer 中单词的输入表示 x由单词 Embedding 和位置 Embedding ​

（Positional Encoding）相加得到。​

​

​

​

Transformer 的输入表示​

2.1

单词 Embedding​

单词的 Embedding 有很多种方式可以获取，例如可以采用 Word2Vec、Glove 等算法预训练得到，也可以在 Transformer 中训练得到。​

2.2

位置 Embedding​

​

💾

Transformer 除了单词的 Embedding，还需要使用位置 Embedding 。因为 Transformer 不采用 RNN 的结构，不能利用单词的顺序信息，而这部分信息对于 NLP 来说非常重要。所以 Transformer 中使用位置 Embedding 保存单词在序列中的相对或绝对位置。​

​

位置 Embedding 用 PE表示，PE 的维度与单词 Embedding 是一样的。PE 可以通过训练得到，也可以使用某种公式计算得到。在 Transformer 中采用了后者​

计算公式如下：​

​

PE(pos,2i)​=sin(pos/100002i/d)PE(pos,2i+1)​=cos(pos/100002i/d)

​

其中，pos 表示单词在句子中的位置，d 表示 PE的维度 (与词 Embedding 一样)，2i 表示偶数的维度，2i+1 表示奇数维度 (即 2i≤d, 2i+1≤d)。使用公式计算 PE 有以下的好处：​

​

💾

•

使 PE 能够适应比训练集里面所有句子更长的句子，假设训练集里面最长的句子是有 20 个单词，突然来了一个长度为 21 的句子，则使用公式计算的方法可以计算出第 21 位的 Embedding。​

•

可以让模型容易地计算出相对位置，对于固定长度的间距 k，PE(pos+k) 可以用 PE(pos) 计算得到。​

◦

因为 Sin(A+B) = Sin(A)Cos(B) + Cos(A)Sin(B), Cos(A+B) = Cos(A)Cos(B) - Sin(A)Sin(B)。​

​

Self-Attention（自注意力机制）​

​

​

Transformer 的内部结构图​

​

◽

•

左侧为 Encoder block​

•

右侧为 Decoder block​

•

红色圈中的部分为 Multi-Head Attention，是由多个 Self-Attention组成的​

​

50%

​

​

​

​

50%

​

​

​

◽

可以看到 Encoder block 包含一个 Multi-Head Attention​

而 Decoder block 包含两个 Multi-Head Attention (其中有一个用到 Masked)。​

Multi-Head Attention上方还包括一个 Add & Norm 层​

​

因为 Self-Attention是 Transformer 的重点，所以我们重点关注 Multi-Head Attention 以及 Self-Attention，首先详细了解一下 Self-Attention 的内部逻辑。​

3.1

Self-Attention 结构​

​

​

Self-Attention 结构​

上图是 Self-Attention的结构，在计算的时候需要用到矩阵Q(查询),K(键值),V(值)。在实际中，Self-Attention 接收的是输入(单词的表示向量x组成的矩阵X) 或者上一个 Encoder block 的输出。而Q,K,V正是通过 Self-Attention 的输入进行线性变换得到的。​

3.2

Q, K, V 的计算​

​

💾

Self-Attention的输入用矩阵X进行表示，则可以使用线性变阵矩阵WQ,WK,WV计算得到Q,K,V。计算如下图所示，注意 X, Q, K, V 的每一行都表示一个单词。​

​

​

​

Q, K, V 的计算​

实现​

​

代码块​

Python

# self-attention 实现​

import numpy as np​

from math import sqrt​

import torch​

from torch import nn​

​

​

class Self_Attention(nn.Module):​

# input : batch_size * seq_len * input_dim​

# q : batch_size * input_dim * dim_k​

# k : batch_size * input_dim * dim_k​

# v : batch_size * input_dim * dim_v​

def __init__(self, input_dim, dim_k, dim_v):​

​

3.3

Self-Attention 的输出​

得到矩阵 Q, K, V之后就可以计算出 Self-Attention 的输出了。​

计算的公式如下：​

​​

​

💾

公式中计算矩阵Q和K每一行向量的内积，为了防止内积过大，因此除以 ​的平方根。Q乘以K的转置后，得到的矩阵行列数都为 n，n 为句子单词数，这个矩阵可以表示单词之间的 attention 强度。下图为Q乘以​，1234 表示的是句子中的单词。​

​

​

​

Q乘以K的转置的计算​

得到​

QKT

之后，使用 Softmax 计算每一个单词对于其他单词的 attention 系数，公式中的 Softmax是对矩阵的每一行进行 Softmax，即每一行的和都变为 1.​

​

​

对矩阵的每一行进行 Softmax​

得到 Softmax 矩阵之后可以和V相乘，得到最终的输出Z。​

​

​

Self-Attention 输出​

​

上图中Softmax矩阵的第 1 行表示单词 1 与其他所有单词的 attention 系数，最终单词 1 的输出 ​等于所有单词 i 的值 ​根据 attention 系数的比例加在一起得到，如下图所示：​

​

​

Zi 的计算方法​

3.4

Multi-Head Attention​

在上一步，我们已经知道怎么通过 Self-Attention计算得到输出矩阵 Z，而 Multi-Head Attention 是由多个 Self-Attention 组合形成的，下图是论文中 Multi-Head Attention 的结构图。​

​

​

Multi-Head Attention​

从上图可以看到 Multi-Head Attention 包含多个 Self-Attention 层，首先将输入X分别传递到 h 个不同 Self-Attention 中，计算得到 h 个输出矩阵Z。下图是 h=8 时的情况，此时会得到 8 个输出矩阵Z。​

实现​

​

代码块​

Python

#%% # Muti-head Attention 机制的实现​

from math import sqrt​

​

​

代码块​

Python

class Self_Attention_Muti_Head(nn.Module):​

# input : batch_size * seq_len * input_dim # q : batch_size * input_dim * dim_k​

# k : batch_size * input_dim * dim_k # v : batch_size * input_dim * dim_v​

def __init__(self,input_dim,dim_k,dim_v,nums_head):​

super(Self_Attention_Muti_Head,self).__init__()​

assert dim_k % nums_head == 0​

assert dim_v % nums_head == 0​

self.q = nn.Linear(input_dim,dim_k)​

self.k = nn.Linear(input_dim,dim_k)​

self.v = nn.Linear(input_dim,dim_v)​

self.nums_head = nums_head​

self.dim_k = dim_k​

self.dim_v = dim_v​

self._norm_fact = 1 / sqrt(dim_k)​

​

​

代码块​

Python

def forward(self,x):​

Q = self.q(x).reshape(-1,x.shape[0],x.shape[1],self.dim_k // self.nums_head) ​

K = self.k(x).reshape(-1,x.shape[0],x.shape[1],self.dim_k // self.nums_head) ​

V = self.v(x).reshape(-1,x.shape[0],x.shape[1],self.dim_v // self.nums_head)​

print(x.shape)​

print(Q.size())​

atten = nn.Softmax(dim=-1)(torch.matmul(Q,K.permute(0,1,3,2))) # Q * K.T() # batch_size * seq_len * seq_len​

​

output = torch.matmul(atten,V).reshape(x.shape[0],x.shape[1],-1) # Q * K.T() * V # batch_size * seq_len * dim_v​

return output​

​

​

代码块​

Python

x=torch.rand(1,3,4)​

print(x)​

# %%​

atten=Self_Attention_Muti_Head(4,4,4,2)​

y=atten(x)​

​

​

​

多个 Self-Attention​

得到 8 个输出矩阵 ​

Z1​

到 ​

Z8​

之后，Multi-Head Attention 将它们拼接在一起 (Concat)，然后传入一个Linear层，得到 Multi-Head Attention 最终的输出Z。​

​

​

Multi-Head Attention 的输出​

可以看到 Multi-Head Attention 输出的矩阵Z与其输入的矩阵X的维度是一样的。​

Encoder 结构​

红色部分是 Transformer 的 Encoder block 结构，可以看到是由 Multi-Head Attention, Add & Norm, Feed Forward, Add & Norm 组成的。刚刚已经了解了 Multi-Head Attention 的计算过程，现在了解一下 Add & Norm 和 Feed Forward 部分。​

​

​

Transformer Encoder block​

4.1

Add & Norm​

Add & Norm 层由 Add 和 Norm 两部分组成，其计算公式如下：​

​

​

Add & Norm 公式​

•

其中 X表示 Multi-Head Attention 或者 Feed Forward 的输入，MultiHeadAttention(X) 和 FeedForward(X) 表示输出 (输出与输入 X 维度是一样的，所以可以相加)​

•

Add指 X+MultiHeadAttention(X)，是一种残差连接，通常用于解决多层网络训练的问题，可以让网络只关注当前差异的部分，在 ResNet 中经常用到：​

​

​

残差连接​

4.2

Feed Forward​

Feed Forward 层比较简单，是一个两层的全连接层，第一层的激活函数为 Relu，第二层不使用激活函数，对应的公式如下：​​

X是输入，Feed Forward 最终得到的输出矩阵的维度与X一致。​

4.3

组成 Encoder​

​

💾

通过上面描述的 Multi-Head Attention, Feed Forward, Add & Norm 就可以构造出一个 Encoder block，Encoder block 接收输入矩阵 ​，并输出一个矩阵​。通过多个 Encoder block 叠加就可以组成 Encoder。​

​

​

​

•

第一个 Encoder block 的输入为句子单词的表示向量矩阵，​

50%

​

​

​

​

50%

​

​

Decoder 结构​

​

​

红色部分为 Transformer 的 Decoder block 结构，与 Encoder block 相似，但是存在一些区别：​

​

•

包含两个 Multi-Head Attention 层。​

50%

​

​

​

​

50%

​

​

Transformer Decoder block​

5.1

第一个 Multi-Head Attention​

​

💾

​

​

•

在 Decoder 的时候，是需要根据之前的翻译，求解当前最有可能的翻译，如下图所示。首先根据输入 "" 预测出第一个单词为 "I"，然后根据输入 " I" 预测下一个单词 "have"。​

​

​

Decoder 预测​

•

Decoder 可以在训练的过程中使用 Teacher Forcing 并且并行化训练，即将正确的单词序列 ( I have a cat) 和对应输出 (I have a cat ) 传递到 Decoder。那么在预测第 i 个输出时，就要将第 i+1 之后的单词掩盖住，​

•

注意 Mask 操作是在 Self-Attention 的 Softmax 之前使用的，下面用 0 1 2 3 4 5 分别表示 I have a cat 。​

第一步：​

​

💾

是 Decoder 的输入矩阵和 Mask 矩阵，输入矩阵包含 " I have a cat" (0, 1, 2, 3, 4) 五个单词的表示向量，Mask 是一个 5×5 的矩阵。在 Mask 可以发现单词 0 只能使用单词 0 的信息，而单词 1 可以使用单词 0, 1 的信息，即只能使用之前的信息。​

​

​

​

输入矩阵与 Mask 矩阵​

第二步：​

​

💾

'接下来的操作和之前的 Self-Attention 一样，通过输入矩阵X计算得到Q,K,V矩阵。然后计算Q和 ​

KT 的乘积 QKT

​

​

​

​

Q乘以K的转置​

第三步：​

​

💾

在得到 ​

QKT

之后需要进行 Softmax，计算 attention score，我们在 Softmax 之前需要使用Mask矩阵遮挡住每一个单词之后的信息，遮挡操作如下：​

​

​

​

Softmax 之前 Mask​

得到 Mask ​

QKT

之后在 Mask ​

QKT

上进行 Softmax，每一行的和都为 1。但是单词 0 在单词 1, 2, 3, 4 上的 attention score 都为 0。​

第四步：​

​

💾

使用 Mask ​

QKT

与矩阵 V相乘，得到输出 Z，则单词 1 的输出向量 ​

Z1​

是只包含单词 1 信息的。​

​

第五步：​

​

💾

通过上述步骤就可以得到一个 Mask Self-Attention 的输出矩阵 ​

Zi​

，然后和 Encoder 类似，通过 Multi-Head Attention 拼接多个输出​然后计算得到第一个 Multi-Head Attention 的输出Z，Z与输入X维度一样。​

​

5.2

第二个 Multi-Head Attention​

​

◽

•

Decoder block 第二个 Multi-Head Attention 变化不大， 主要的区别在于其中 Self-Attention 的 K, V矩阵不是使用 上一个 Decoder block 的输出计算的，而是使用 Encoder 的编码信息矩阵 C 计算的。​

​

​

◽

•

根据 Encoder 的输出 C计算得到 K, V，根据上一个 Decoder block 的输出 Z 计算 Q (如果是第一个 Decoder block 则使用输入矩阵 X 进行计算)，后续的计算方法与之前描述的一致。​

​

​

◽

•

这样做的好处是在 Decoder 的时候，每一位单词都可以利用到 Encoder 所有单词的信息 (这些信息无需 Mask)。​

​

5.3

Softmax预测输出单词​

Decoder block 最后的部分是利用 Softmax 预测下一个单词，在之前的网络层我们可以得到一个最终的输出 Z，因为 Mask 的存在，使得单词 0 的输出 Z0 只包含单词 0 的信息，如下：​

​

​

Decoder Softmax 之前的 Z​

Softmax 根据输出矩阵的每一行预测下一个单词：​

​

​

Decoder Softmax 预测​

这就是 Decoder block 的定义，与 Encoder 一样，Decoder 是由多个 Decoder block 组合而成。​

Transformer 总结​

​

💾

•

Transformer 与 RNN 不同，可以比较好地并行训练。​

​

​

💾

•

Transformer 本身是不能利用单词的顺序信息的，因此需要在输入中添加位置 Embedding，否则 Transformer 就是一个词袋模型了。​

​

​

💾

•

Transformer 的重点是 Self-Attention 结构，其中用到的 Q, K, V矩阵通过输出进行线性变换得到。​

​

​

💾

•

Transformer 中 Multi-Head Attention 中有多个 Self-Attention，可以捕获单词之间多种维度上的相关系数 attention score。​

​

​
