卷积神经网络从原理到应用
一、卷积神经网络
识别过程
以手写数字识别为例，整个识别的过程如下所示：

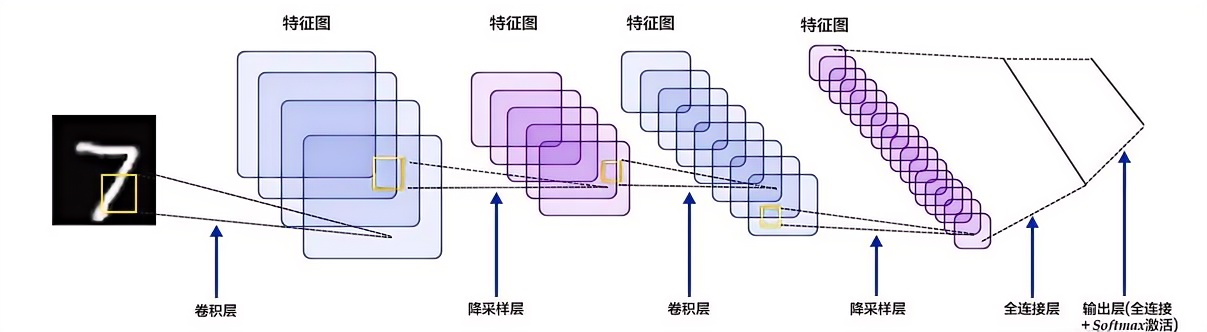

手写数字识别过程
运算过程
👍
可以看到整个过程需要在如下几层进行运算：
•
输入层：输入图像等信息
•
卷积层：用来提取图像的底层特征
•
池化层：防止过拟合，将数据维度减小
•
全连接层：汇总卷积层和池化层得到的图像的底层特征和信息
•
输出层：根据全连接层的信息得到概率最大的结果
可以看到其中最重要的一层就是卷积层，这也是卷积神经网络名称的由来，下面将会详细讲解这几层的相关内容。
二、输入层
输入层主要工作
输入层比较简单，这一层的主要工作就是输入图像等信息。
对于输入图像，首先要将其转换为对应的二维矩阵，这个二维矩阵就是由图像每一个像素的像素值大小组成的。
输入层读取过程
我们可以看一个例子，如下图所示的手写数字“8”的图像，计算机读取后是以像素值大小组成的二维矩阵存储的图像。
数字“8”的灰度图像
49%

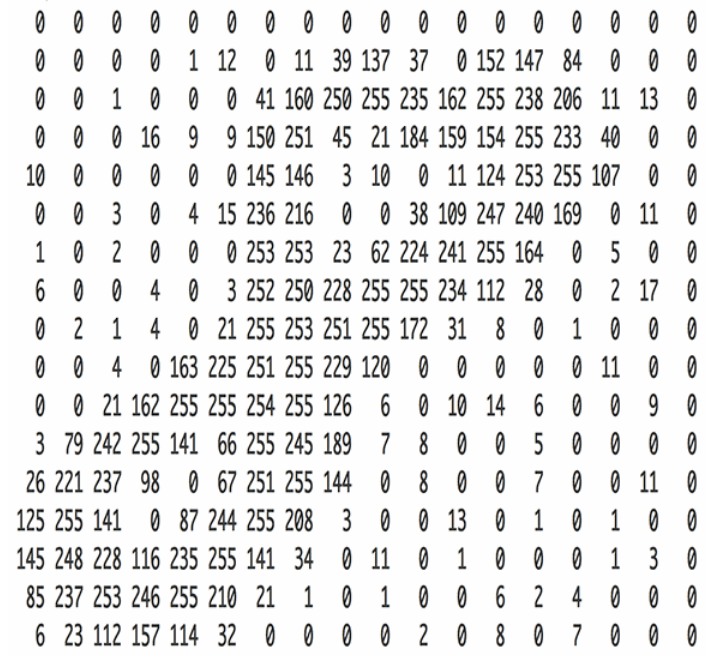

数字“8”对应二维矩阵
51%
灰度图像
◽
上图又称为灰度图像，因为其每一个像素值的范围是0~255（由纯黑色到纯白色），表示其颜色强弱程度。
另外还有黑白图像，每个像素值要么是0（表示纯黑色），要么是255（表示纯白色）。我们日常生活中最常见的就是RGB图像，有三个通道，分别是红色、绿色、蓝色。每个通道的每个像素值的范围也是0~255，表示其每个像素的颜色强弱。
但是我们日常处理的基本都是灰度图像，因为比较好操作（值范围较小，颜色较单一），有些RGB图像在输入给神经网络之前也被转化为灰度图像，也是为了方便计算，否则三个通道的像素一起处理计算量非常大。当然，随着计算机性能的高速发展，现在有些神经网络也可以处理三通道的RGB图像。
现在已经知道，输入层的作用就是将图像转换为其对应的由像素值构成的二维矩阵，并将此二维矩阵存储，等待后面几层的操作。
三、卷积层
卷积层工作
◽
那图片输入进来之后该怎么处理呢？
假设我们已经得到图片的二维矩阵了，想要提取其中特征，那么卷积操作就会为存在特征的区域确定一个高值，否则确定一个低值。
这个过程需要通过计算其与卷积核（Convolution Kernel）的乘积值来确定。
卷积层提取过程
那么将人的眼睛作为卷积核，通过在人的脑袋的图片上移动来确定哪里是眼睛，这个过程如下所示：

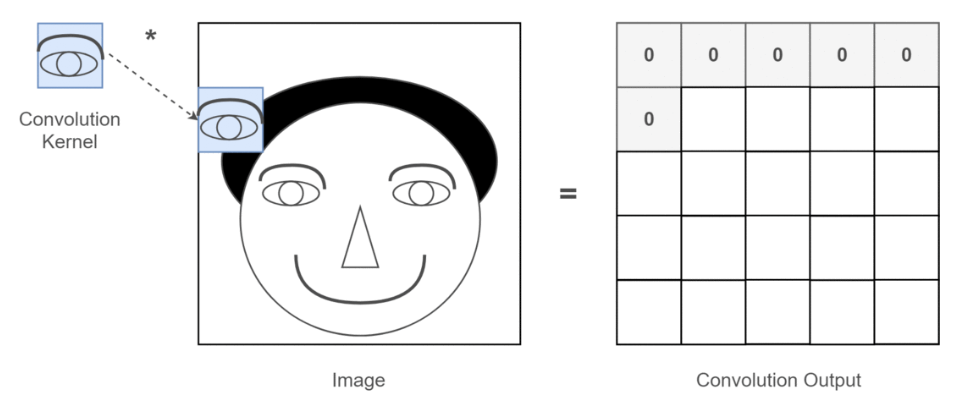

提取眼睛的特征过程（1）
50%

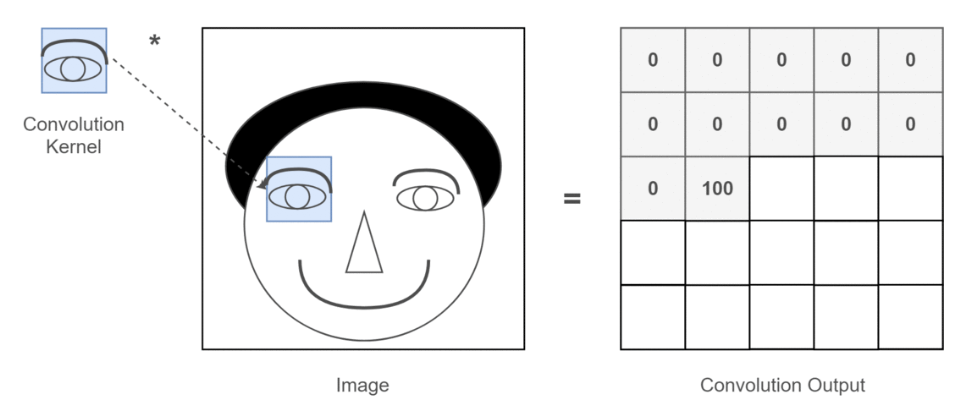

提取眼睛的特征过程（2）
50%
提取眼睛的特征过程（3）
50%
提取眼睛的特征过程（4）
50%
特征图
通过整个卷积过程又得到一个新的二维矩阵，此二维矩阵也被称为特征图（Feature Map），最后可以将得到的特征图进行上色处理（只是打个比方，比如高值为白色，低值为黑色），最后可以提取到关于人的眼睛的特征。
如下所示：
提取人眼睛的特征结果
卷积核
看着上面的描述可能有点懵，别急，首先卷积核也是一个二维矩阵，当然这个二维矩阵要比输入图像的二维矩阵要小或相等，卷积核通过在输入图像的二维矩阵上不停的移动，每一次移动都进行一次乘积的求和，作为此位置的值，这个过程如下图所示：
卷积过程（1）
25%
卷积过程（2）
26%
卷积过程（3）
24%
卷积过程（4）
24%
◽
可以看到，整个过程就是一个降维的过程，通过卷积核的不停移动计算，可以提取图像中最有用的特征。我们通常将卷积核计算得到的新的二维矩阵称为特征图。
特征图与卷积核
比如上方动图中，下方移动的深蓝色正方形就是卷积核，上方不动的青色正方形就是特征图。
◽
其中有一个问题需要注意，每次卷积核移动的时候中间位置都被计算了，而输入图像二维矩阵的边缘却只计算了一次，会不会导致计算的结果不准确呢？
◽
可以仔细思考，如果每次计算的时候，边缘只被计算一次，而中间被多次计算，那么得到的特征图也会丢失边缘特征，最终会导致特征提取不准确，那为了解决这个问题，我们可以在原始的输入图像的二维矩阵周围再拓展一圈或者几圈，这样每个位置都可以被公平的计算到了，也就不会丢失任何特征。
padding
此过程可见下面两种情况，这种通过拓展解决特征丢失的方法又被称为Padding。
•
Padding取值为1，拓展一圈
17%
17%
padding为1时
17%
卷积的过程
16%
17%
17%
•
Padding取值为2，拓展两圈
17%
16%
padding为2时
17%
卷积的过程
16%
17%
16%
三个二维矩阵
那如果情况再复杂一些？如果使用两个卷积核去提取一张彩色图片呢？前面介绍过，彩色图片都是三个通道，也就是说一个彩色图片会有三个二维矩阵。
◽
此时我们使用两组卷积核，每组卷积核都用来提取自己通道的二维矩阵的特征。
情形一：
前面提到，只考虑第一通道的，所以说我们只需要用两组卷积核的第一个卷积核来计算得到特征图就可以了，那么这个过程可见下图
33%
两个卷积核进行卷积的过程
33%
34%
情形二：
33%
两个卷积核进行卷积的过程
33%
33%
◽
按照刚才的思路，输入图片是彩色图片，有三个通道，所以输入图片的尺寸就是7×7×3，而我们只考虑第一个通道，也就是从第一个7×7的二维矩阵中提取特征，那么我们只需要使用每组卷积核的第一个卷积核即可。
可以发现，有几个卷积核就有几个特征图，因为我们现在只使用了两个卷积核，所以会得到两个特征图。
四、池化层
池化层工作
前面也提到了，有几个卷积核就有多少个特征图，现实中情况肯定更为复杂，也就会有更多的卷积核，那么就会有更多的特征图，当特征图非常多的时候，意味着我们得到的特征也非常多，但是这么多特征都是所需要的么？显然不是，其实有很多特征是不需要的，而这些多余的特征通常会给我们带来如下两个问题：
◽
•
过拟合
•
维度过高
池化的过程
为了解决这个问题，可以利用池化层，那什么是池化层呢？
池化层又称为下采样，也就是说，当进行卷积操作后，再将得到的特征图进行特征提取，将其中最具有代表性的特征提取出来，可以起到减小过拟合和降低维度的作用。
这个过程如下所示：
池化的过程
◽
应该以什么规则进行特征提取呢？其实这个过程类似于卷积的过程，就是一个正方形的小方块在图片上进行移动，每次取这个正方形方框中最具有代表性的特征。
代表性特征提取
那么问题又来了，如何提取到最有代表性的特征呢，通常有两种方法：
最大池化
顾名思义，最大池化就是每次取正方形中所有值的最大值，这个最大值也就相当于当前位置最具有代表性的特征，这个过程如下所示：
最大池化的过程
◽
这里有几个参数需要说明一下：
①kernel_size = 2：池化过程使用正方形尺寸是2×2，如果是在卷积的过程中就说明卷积核的大小是2×2
②stride = 2：每次正方形移动两个位置（从左到右，从上到下），这个过程其实和卷积的操作过程一样
③padding = 0：这个之前介绍过，如果此值为0，说明没有进行拓展
平均池化
平均池化就是取此正方形区域中所有值的平均值，考虑到每个位置的值对于此处特征的影响，平均池化计算也比较简单，整个过程如下图：
平均池化的过程
对于其中的参数含义与上面介绍的最大池化一致，另外，需要注意计算平均池化时采用向上取整。
经过池化后，可以提取到更有代表性的特征，同时还减少了不必要的计算，这对于现实中的神经网络计算大有裨益，因为现实情况中神经网络非常大，而经过池化层后，就可以明显的提高模型的效率。
池化层的好处
◽
所以说，池化层的好处很多，将其优点总结如下：
平移不变性
以上两个优点前面已经介绍过了，那什么又是平移不变性呢？可以用前面的一个例子，如下图所示：
池化平移的不变性（1）
50%
池化平移的不变性（2）
50%
池化平移的不变性（3）
50%
池化平移的不变性（4）
50%
◽
可以看到，两张原始图片的位置有所不同，一个是正常的，另一个是人的脑袋稍稍左移了一些，经过卷积操作后，得到各自对应的特征图。
这两张特征图也和原始图片的位置相对应，一个眼睛特征的位置是正常的，另一个眼睛特征的位置稍稍左移了一些，虽然人可以分辨，但是经过神经网络计算后，就可能带来误差，因为应该出现眼睛的位置并没有出现眼睛，那应该怎么办呢？此时使用池化层进行池化操作。
可以发现，虽然池化之前两幅图片的眼睛特征不在一个位置，但是经过池化之后，眼睛特征的位置都是相同的，这就为后续神经网络的计算带来了方便，此性质就是池化的平移不变性
五、全连接层
全连接层工作
◽
假设还是上面人的脑袋的示例，现在已经通过卷积和池化提取到了这个人的眼睛、鼻子和嘴的特征，如果想利用这些特征来识别这个图片是否是人的脑袋该怎么办？
此时我们只需要将提取到的所有特征图进行“展平”，将其维度变为，这个过程就是全连接的过程。
概率值
也就是说，此步将所有的特征都展开并进行运算，最后会得到一个概率值，这个概率值就是输入图片是否是人的概率，这个过程如下所示：
全连接的过程
识别概率
单看这个过程可能还是不太清晰，所以可以把之前的过程与全连接层结合起来，如下图所示：
整个过程
◽
可以看到，经过两次卷积和最大池化之后，得到最后的特征图。
此时的特征都是经过计算后得到的，所以代表性比较强，最后经过全连接层，展开为一维的向量，再经过一次计算后，得到最终的识别概率。
这就是卷积神经网络的整个过程。
六、输出层
输出层工作
◽
卷积神经网络的输出层理解起来就比较简单了，只需要将全连接层得到的一维向量经过计算后得到识别值的一个概率。
七、回顾整个过程
卷积神经网络最经典的应用莫过于手写数字识别了，比如现在手写一个数字8，那么卷积神经网络是如何识别出来的？
识别过程
整个识别的过程如下图所示：
◽
将手写数字图片转换为像素矩阵
对像素矩阵进行Padding不为0的卷积运算，目的是保留边缘特征，生成一个特征图
输出层示意图
37%
手写数字识别的过程
63%
