Codex + Draw.io ：自动绘制原型图架构图

​

当我们想要介绍一个项目架构、业务流程，或者系统模块关系、日常读书的核心逻辑时，如果只用文字讲，读者很容易看累。​

​

​

👍

Draw.io 就是一个非常好的工具。它可以用来绘制：流程图、架构图、思维导图、系统设计图、业务流程图、技术路线图​

​

​

​

安装​

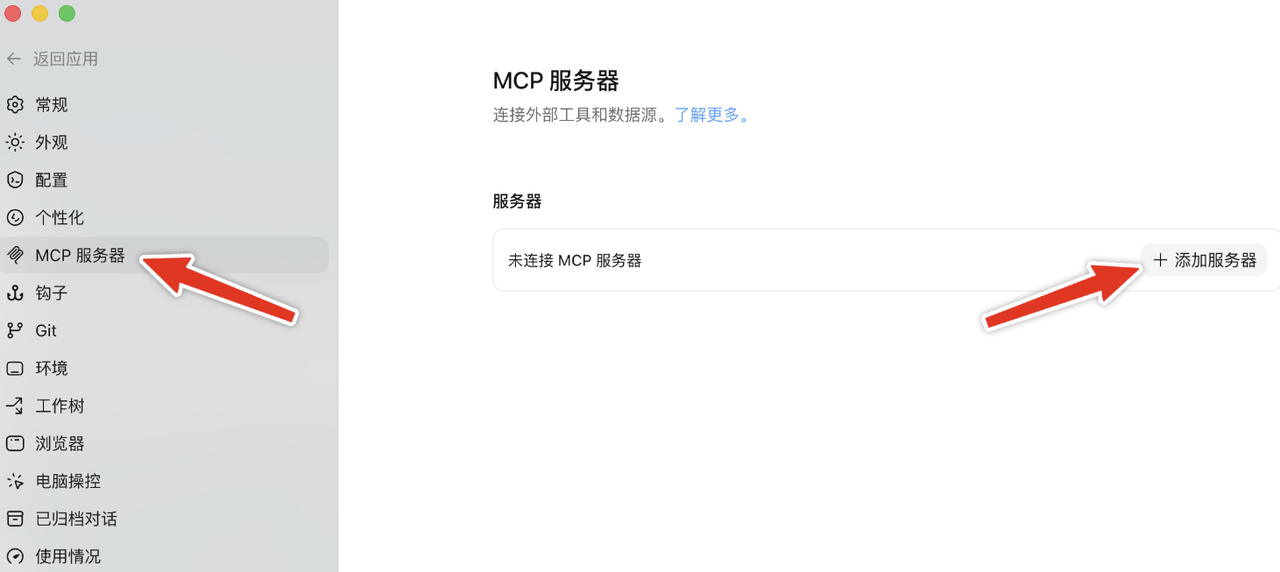

可以在设置里面添加，但需要填写对应的配置选项：​

​

​

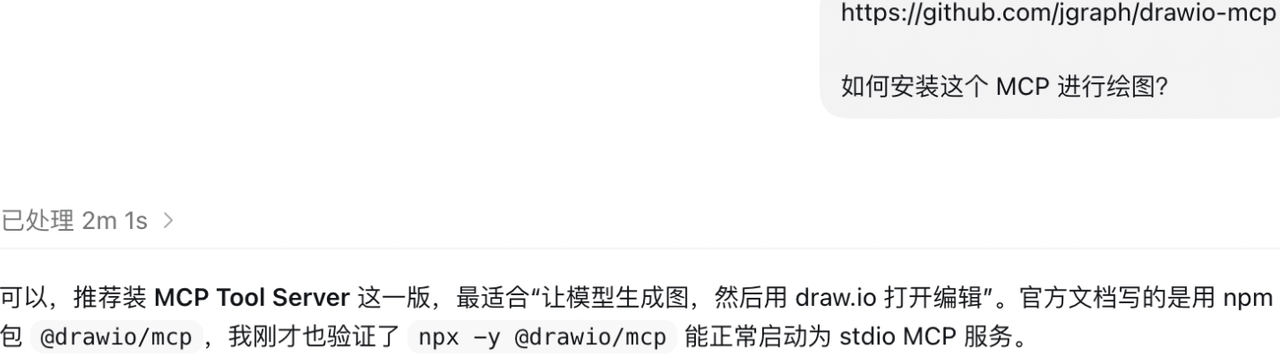

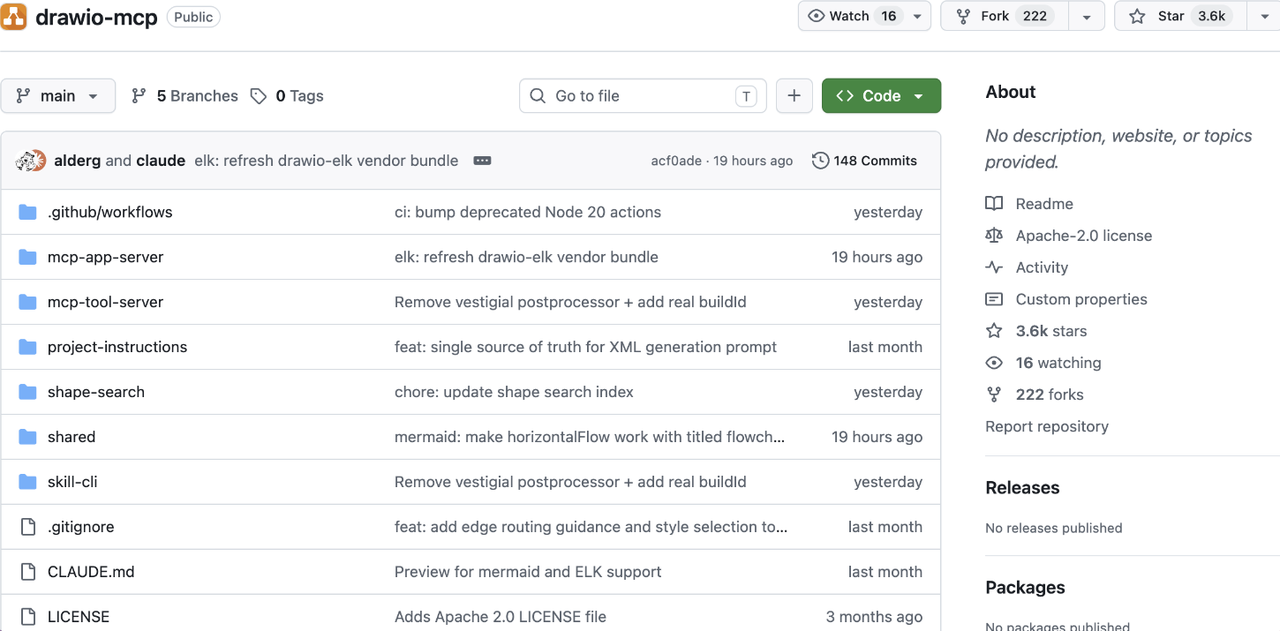

更简单的方法是直接把 Draw.io MCP 的 GitHub 仓库链接丢给 Codex，让 Codex 帮我们完成安装。​

​

如果它没有理解你的需求，就让它直接安装，说："安装之后，请确保我可以直接使用。"它就会帮你完成安装的过程。​

​

​

​

​

​

36%

​

​

​

​

64%

​

​

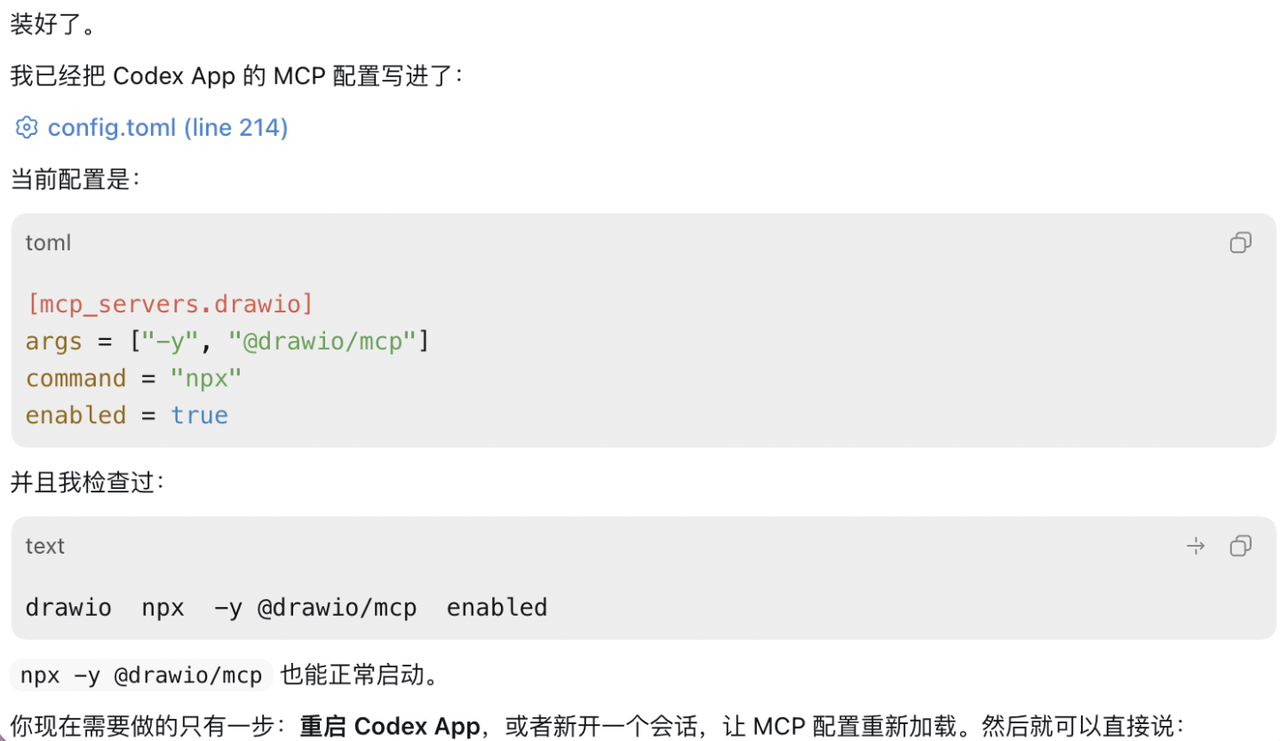

安装完成之后，确认一下即可：​

​

​

开始使用​

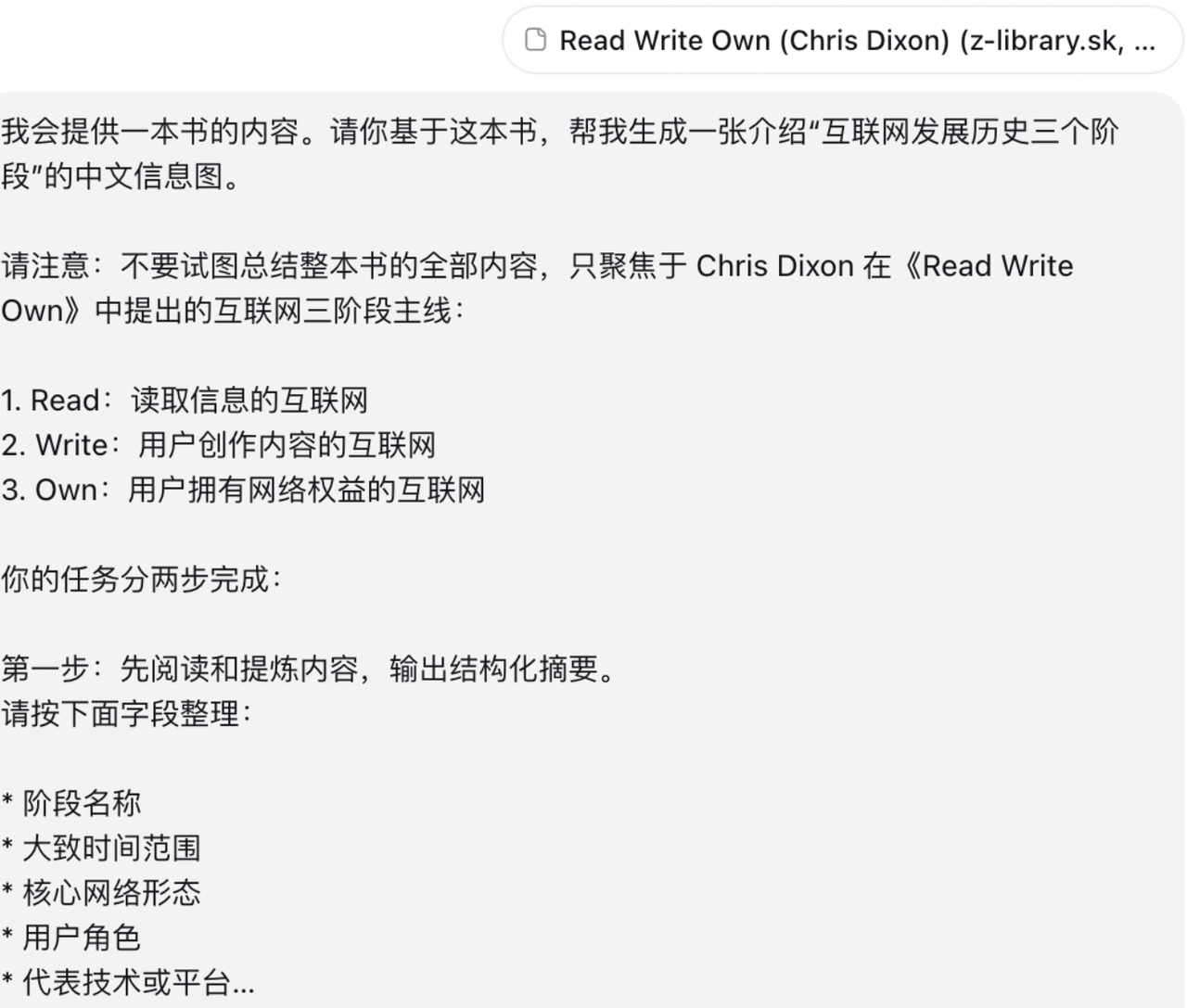

我选择一本书的内容，让 Draw.io 根据这本书的核心观点，绘制一张中文信息图。​

​

​

你可以随意要求它，自定义要绘制的内容、主题、风格等相关要求。​

​

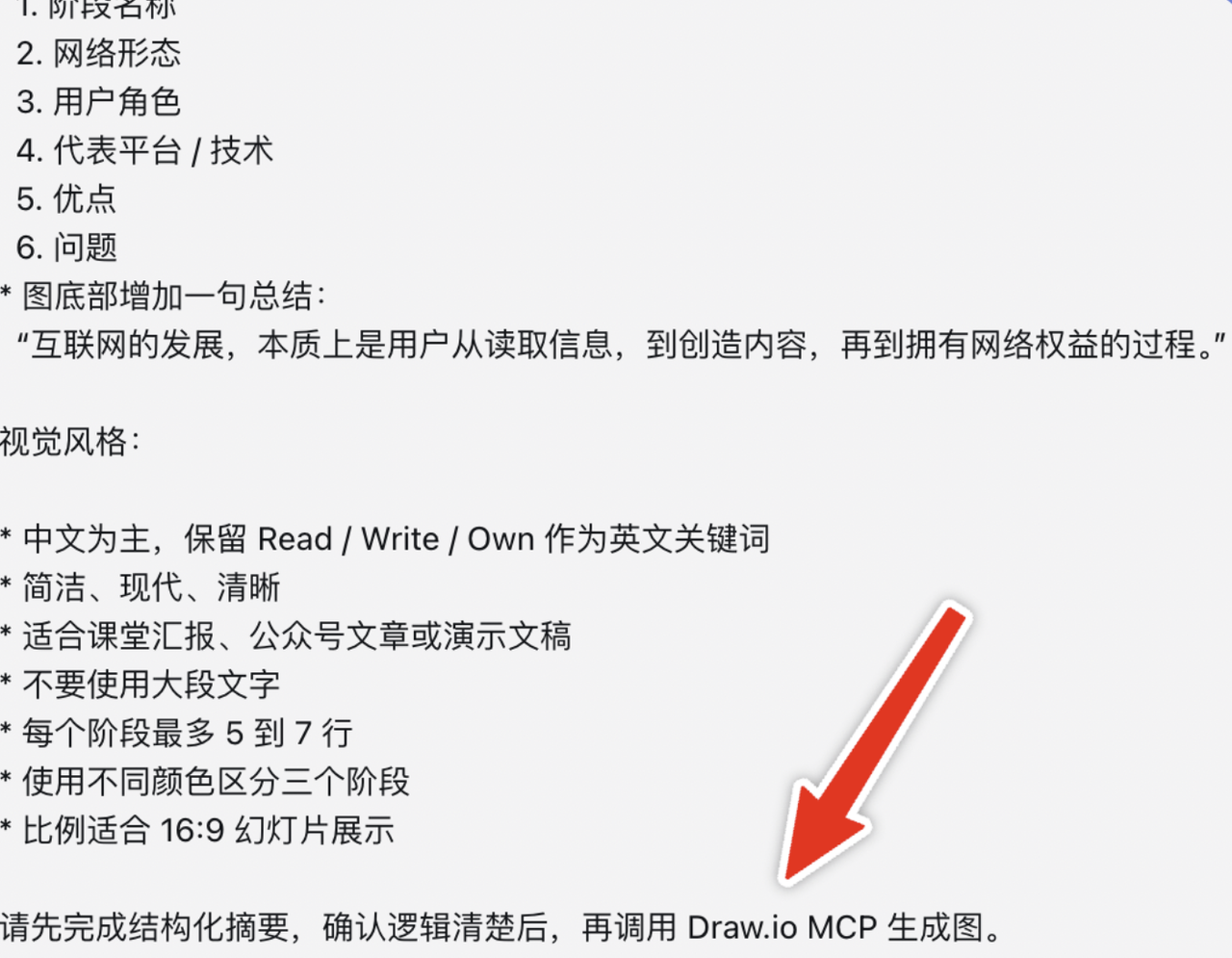

提示： 在提示词里一定要强调使用 Draw.io 的 MCP 去完成任务，这样它才会调用这个工具。​

​

​

​

绘制完成之后，它会针对本次任务进行总结，并且自动打开浏览器显示绘图结果。​

​

​

绘图结果如图所示：​

​

​

​
