第24章：类S3的对象存储

简介​

在本章中，我们将设计一种对象存储服务，类似于Amazon S3.​

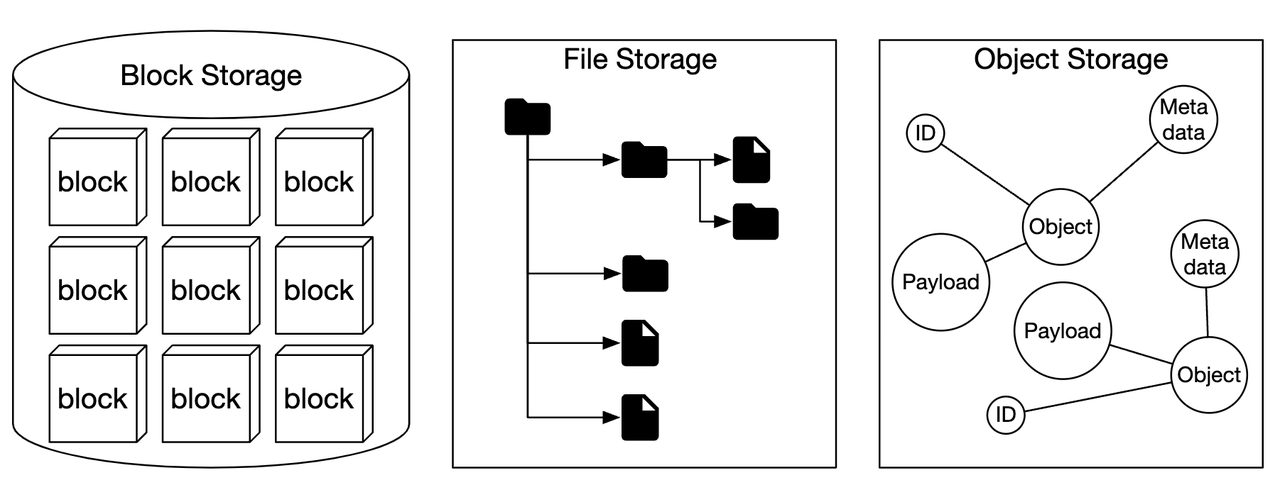

存储系统大致可分为三大类：​

•

块存储​

•

文件存储​

•

对象存储​

块存储是一种诞生于20世纪60年代的存储设备，硬盘驱动器（HDD）和固态硬盘（SSD）便是其典型代表。这类设备通常以物理方式连接到服务器，但也可通过高速网络协议实现网络附加。服务器可以对原始块进行格式化并将其用作文件系统，或者直接将块的管理权交由其他服务器接管。​

文件存储构建于块存储之上。它提供了更高层次的抽象，使文件夹和文件的管理更加便捷。​

对象存储以高持久性、超大规模和低成本为代价，牺牲了性能。它面向“冷”数据，主要用于归档与备份。对象存储不采用分层目录结构，所有数据均以对象的形式存储在扁平化的架构中。与其他存储类型相比，它的速度相对较慢。大多数云服务商都提供对象存储服务，例如 Amazon S3、Google GCS 等。​

​

​

​

#VxrNsgrfWzNw text { white-space: pre; }#VxrNsgrfWzNw .fb0 { stroke: var(--N900-FG, 0.15); }#VxrNsgrfWzNw .fb0 {stroke: rgba(31,35,41, 0.15)}#VxrNsgrfWzNw .fx0 { stroke-miterlimit: 10; }#VxrNsgrfWzNw .fx0 {stroke-miterlimit: 10}#VxrNsgrfWzNw .fa1 { fill: rgb(187, 191, 196); }#VxrNsgrfWzNw .fa1 {fill: rgb(187, 191, 196)}#VxrNsgrfWzNw .fx1 { font: 400 12px MonospacedNumber, LarkHackSafariFont, LarkEmojiFont, LarkChineseQuote, -apple-system, BlinkMacSystemFont, "Helvetica Neue", Tahoma, "PingFang SC", "Microsoft Yahei", Arial, "Hiragino Sans GB", sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol", "Noto Color Emoji"; }#VxrNsgrfWzNw .fx1 {font-style: normal}#VxrNsgrfWzNw .fx2 { text-anchor: middle; }#VxrNsgrfWzNw .fx2 {text-anchor: middle}#VxrNsgrfWzNw .fx3 { dominant-baseline: central; }#VxrNsgrfWzNw .fx3 {dominant-baseline: central}#VxrNsgrfWzNw .fx4 { stroke: none; }#VxrNsgrfWzNw .fx4 {stroke: none}#VxrNsgrfWzNw .fc0 { fill: var(--text-caption); }#VxrNsgrfWzNw .fc0 {fill: #646a73}#VxrNsgrfWzNw .fa2 { fill: var(--text-link-disabled); }#VxrNsgrfWzNw .fa2 {fill: rgb(187, 191, 196)}#VxrNsgrfWzNw .fa3 { fill: rgb(225, 234, 255); }#VxrNsgrfWzNw .fa3 {fill: rgb(225, 234, 255)}#VxrNsgrfWzNw .fx5 { font: 400 13px MonospacedNumber, LarkHackSafariFont, LarkEmojiFont, LarkChineseQuote, -apple-system, BlinkMacSystemFont, "Helvetica Neue", Tahoma, "PingFang SC", "Microsoft Yahei", Arial, "Hiragino Sans GB", sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol", "Noto Color Emoji"; }#VxrNsgrfWzNw .fx5 {font-style: normal}#VxrNsgrfWzNw .fx6 { text-anchor: start; }#VxrNsgrfWzNw .fx6 {text-anchor: start}#VxrNsgrfWzNw .fx7 { dominant-baseline: alphabetic; }#VxrNsgrfWzNw .fx7 {dominant-baseline: alphabetic}#VxrNsgrfWzNw .fc1 { fill: rgb(0, 0, 0); }#VxrNsgrfWzNw .fc1 {fill: rgb(0, 0, 0)}#VxrNsgrfWzNw .fb1 { fill: var(--N900-FG, 0.15); }#VxrNsgrfWzNw .fb1 {fill: rgba(31,35,41, 0.15)}#VxrNsgrfWzNw .fb2 { fill: rgb(209, 217, 224); }#VxrNsgrfWzNw .fb2 {fill: rgb(209, 217, 224)}#VxrNsgrfWzNw .fa4 { fill: var(--bg-body); }#VxrNsgrfWzNw .fa4 {fill: #fff}ABCD12345678可变内容成本性能一致性数据访问可扩展性适用于块存储Y高中高，非常高强一致性SAS/iSCSI/FC中等可扩展性虚拟机（VM）、数据库文件存储Y中高中高强一致性标准文件访问，CIFS/SMB 和 NFS高可扩展性通用文件系统访问对象存储N（具有对象版本控制）低低至中强一致性 [5]RESTful API极高的可扩展性二进制数据、非结构化数据

​

与对象存储相关的一些术语：​

•

存储桶——用于存放对象的逻辑容器。名称在全球范围内唯一。​

•

对象——存储在存储桶中的单个数据单元，包含对象数据和元数据。​

•

版本控制——一项功能，可在同一存储桶中保留对象的多个版本。​

•

统一资源标识符（URI）——每个资源都由一个URI唯一标识。​

•

服务等级协议（SLA）——服务提供商与客户之间的合同。​

Amazon S3 标准-低频访问存储类的 SLA：​

•

跨多个可用区的持久性高达99.999999999%​

•

即使整个可用区被摧毁，数据依然具有高韧性​

•

专为99.9%的可用性而设计​

​

​

第一步：理解问题并明确设计范围​

•

C：应该包含哪些功能？​

•

一：存储桶创建、对象上传/下载、版本控制、列举存储桶中的对象​

•

C：典型的数据规模是多少？​

•

I：我们需要高效地存储海量对象和小型对象​

•

C：我们一年存储多少数据？​

•

我：100拍字节​

•

C：我们可以假设数据持久性达到6个9（99.9999%），服务可用性达到4个9（99.99%）吗？​

•

我：是的，听起来很合理​

Non-functional requirements​

•

100 PB 的数据量​

•

99.9999%的数据持久性​

•

99.99%的服务可用性​

•

存储效率。在保持高可靠性和高性能的同时降低存储成本​

Back-of-the-envelope estimation​

对象存储很可能在磁盘容量或每秒输入/输出操作数（IOPS）方面存在瓶颈。​

假设条件：​

•

we have 20% small (less than 1mb), 60% mid-size (1-64mb) and 20% large objects (greater than 64mb),​

•

One hard disk (SATA, 7200rpm) is capable of doing 100-150 random seeks per second (100-150 IOPS)​

在给定假设条件下，我们可以估算系统能够持久化存储的总对象数量。​

•

为简化计算，我们采用各类对象的中位大小：小型对象为0.5MB，中型对象为32MB，大型对象为200MB。​

•

假设拥有100PB的存储空间（10^11 MB），且40%的存储空间被占用，对应约6.8亿个对象​

•

若假设元数据大小为1KB，则需要0.68TB的存储空间来保存元数据信息​

​

​

步骤2：提出高层次设计方案并获得认可​

在深入设计之前，让我们先探讨一下对象存储的一些有趣特性：​

•

对象不可变性——对象存储中的对象是不可变的（而在其他存储系统中并非如此）。我们只能删除或替换它们，但无法对其进行更新。​

•

键值存储——对象的 URI 即为其键，我们可通过发起 HTTP 请求获取其内容​

•

一次写入，多次读取——数据访问模式是一次写入、多次读取。据LinkedIn的一项研究显示，95%的操作都是读取操作​

•

同时支持小型和大型对象​

对象存储的设计理念与 UNIX 类似——当我们保存一个文件时，系统会在一种名为 inode 的数据结构中创建该文件的文件名，而文件数据则存储在磁盘上的不同位置。inode 中包含一个文件块指针列表，这些指针指向磁盘上的各个存储位置。​

在访问文件时，我们首先从inode中获取其元数据，然后再读取文件内容。​

对象存储的工作原理类似——元数据存储用于保存文件信息，而文件内容则存储在磁盘上：​

​

​

通过将元数据与文件内容分离，我们可以对不同的存储分别进行独立扩展：​

​

​

High-level design​

​

​

•

负载均衡器——将 API 请求分发至各个服务副本​

•

API服务- 无状态服务器，负责编排对元数据、对象存储以及IAM服务的调用。​

•

身份与访问管理（IAM）- 身份认证、授权及访问控制的集中管理平台。​

•

数据存储- 用于存储和检索实际数据。操作基于对象ID（UUID）。​

•

元数据存储- 用于存储对象的元数据​

Uploading an object​

​

​

•

通过HTTP PUT请求创建一个名为“bucket-to-share”的存储桶​

•

API 服务调用 IAM，以确保用户已获授权且具有写入权限​

•

API 服务调用元数据存储，以创建一个存储桶条目。创建成功后，返回成功响应。​

•

存储桶创建完成后，发送 HTTP PUT 请求，以创建名为 "script.txt" 的对象。​

•

API服务验证用户身份，并确保用户具有写权限​

•

验证通过后，对象载荷通过HTTP PUT请求发送至数据存储。数据存储将其持久化，并返回一个UUID。​

•

API服务通过元数据存储创建一条新记录，包含object_id、bucket_id和bucket_name等元数据。​

上传对象的示例请求：​

​

​

Downloading an object​

存储桶没有目录层次结构，但我们可以通过将存储桶名称与对象名称拼接起来，模拟出一种逻辑上的文件夹结构。​

获取对象的示例 GET 请求：​

​

代码块​

Plain Text

GET /bucket-to-share/script.txt HTTP/1.1​

Host: foo.s3example.org​

Date: Sun, 12 Sept 2021 18:30:01 GMT​

​

​

​

•

客户端向负载均衡器发送 HTTP GET 请求，即GET /bucket-to-share/script.txt​

•

API服务查询IAM，以验证用户是否具有读取该存储桶的正确权限​

•

验证通过后，从元数据存储中获取对象的UUID​

•

根据UUID从数据存储中检索对象的有效载荷，并将其返回给客户端​

​

​

// 第一阶段​

步骤3：设计深度剖析​

Data store​

以下是 API 服务与数据存储的交互方式：​

​

​

数据存储的主要组件：​

​

​

数据路由服务提供 RESTful 或 gRPC API，用于访问数据节点集群。它是一个无状态服务，可通过增加更多服务器来实现水平扩展。​

其主要职责是：​

•

向放置服务查询以获取存储数据的最佳数据节点​

•

从数据节点读取数据并将其返回给API服务​

•

将数据写入数据节点​

放置服务负责确定哪些数据节点应存储某个对象。它维护着一张虚拟集群映射，用于确定集群的物理拓扑结构。​

​

​

该服务还会向所有数据节点发送心跳，以判断是否应将其从虚拟集群中移除。​

由于这是一项关键服务，建议部署由5个或7个副本组成的集群，并通过Paxos或Raft一致性算法实现同步。例如，一个7节点的集群最多可容忍3个节点故障。​

数据节点存储实际的对象数据。通过将数据复制到多个数据节点，确保数据的可靠性和持久性。​

每个数据节点都运行着一个守护进程，该进程会向放置服务发送心跳。​

心跳消息包含：​

•

数据节点管理多少块磁盘驱动器（HDD 或 SSD）？​

​

​

•

每块磁盘上存储了多少数据？​

数据持久化流程​

•

API服务将对象数据转发至数据存储​

•

数据路由服务将数据发送至主数据节点​

•

主数据节点在本地保存数据，并将其复制到两个备数据节点。只有在复制成功后，才会返回响应。​

•

对象的UUID被返回给API服务。​

注意事项：​

•

给定一个对象的UUID，其复制组通过一致性哈希算法被确定性地选择​

•

在第4步中，主数据节点会在返回响应之前先复制对象数据。这种方式更倾向于强一致性，而非更低的延迟。​

​

​

数据的组织方式​

一种简单的数据管理方法是将每个对象存储在单独的文件中。​

这可行，但在文件系统中存在大量小文件时性能不佳：​

•

硬盘上的数据块存在浪费，因为每个文件都会占用整个块的大小。典型的块大小为4KB。​

•

文件数量过多意味着inode数量也会很多。操作系统对过多的inode处理能力有限，而且还存在inode的最大数量限制。​

可以通过预先写日志（WAL）将许多小文件合并为大文件来解决这些问题。当文件达到其容量上限（通常为几GB）时，便会创建一个新的文件：​

​

​

这种方法的缺点在于，对文件的写入操作需要进行串行化处理。多个核心同时访问同一文件时，必须相互等待。为了解决这一问题，我们可以将文件限定在特定的核心上，从而避免锁竞争。​

对象查找​

为了支持在同一文件中存储多个对象，我们需要维护一张表，该表用于告知数据节点：​

•

object_id​

•

filename对象存储在何处​

•

file_offset对象开始的位置​

•

object_size​

我们可以将这张表部署在基于文件的数据库（如RocksDB）或传统的关系型数据库中。由于其访问模式是低写入、高读取，关系型数据库的表现更佳。​

我们应该如何部署它？我们可以将数据库单独部署，并在集群中进行独立扩展，由所有数据节点访问。​

缺点：​

•

我们需要对集群进行大规模扩展，以应对所有请求​

•

数据节点与数据库集群之间存在额外的网络延迟​

另一种方案是利用这样一个事实：数据节点只关心与其相关的数据，因此我们可以将关系型数据库部署在数据节点内部。​

SQLite是一个不错的选择，因为它是一种轻量级的基于文件的关系型数据库。​

更新后的数据持久化流程​

​

​

•

API服务发送请求以保存新对象​

•

数据节点服务将新对象追加到名为“/data/c”的文件末尾​

•

为该对象在对象映射表中插入一条新记录​

持久性​

数据持久性是我们设计中的重要要求。为了实现六九级的持久性，必须对每一种故障场景进行充分的分析与验证。​

首先要解决的问题是硬件故障。我们可以通过数据节点的副本机制来降低故障发生的概率。此外，还应当在不同的故障域之间进行数据复制（如跨机架、跨数据中心、独立网络等）。一次关键事件可能导致同一域内发生多起硬件故障：​

​

​

假设典型硬盘的年故障率为0.81%，那么制作三份副本即可实现6个9的可靠性。​

以这种方式复制数据节点能够满足我们所需的持久性，但我们也可以利用纠删码来降低存储成本。​

纠删码使我们能够使用校验位，从而在发生故障时恢复丢失的数据：​

​

​

不妨设想这些位就是数据节点。如果其中两个节点失效，可以通过其余四个节点将其恢复。​

擦除编码方案有多种。在我们的场景中，可以采用8+4的擦除编码，并将其分布于不同的故障域，以最大限度地提升可靠性：​

​

​

纠删码使我们能够以更低的存储成本（提升50%）来换取性能，但代价是访问速度会受到影响，因为数据路由服务需要从多个位置收集数据：​

​

​

其他注意事项：​

•

复制需要200%的存储开销（以3副本为例），而通过纠删码只需50%​

•

纠删码可提供11个9的持久性而复制仅能提供6个9的持久性​

•

纠删码需要更多的计算来生成和存储校验数据​

总而言之，复制技术更适用于对延迟敏感的应用场景，而纠删码则在存储成本效率和数据持久性方面更具优势。不过，纠删码的实现难度也远高于复制技术。​

正确性验证​

如果磁盘完全损坏，故障很容易被发现。然而，当磁盘的部分存储数据遭到破坏时，情况就不太容易判断了。​

为了检测这一点，我们可以使用校验和——即文件内容的哈希值，可用于验证文件的完整性。​

<b在我们的场景中，我们将为每个文件和每个对象存储校验和：​

​

​

在使用纠删码（8+4）的情况下，我们需要分别获取这8份数据，并逐一验证它们的校验和。​

// 第二冲刺​

Metadata data model​

表结构：​

​

​

我们需要支持的查询：​

•

按名称查找对象ID​

•

根据名称插入/删除对象​

•

列出存储桶中具有相同前缀的对象​

通常，用户所能创建的桶数量是有限的，因此桶表的规模较小，完全可以容纳在单台数据库服务器中。不过，我们仍然需要对服务器进行扩容，以提升读取吞吐量。​

不过，对象表很可能无法容纳于单台数据库服务器中。因此，我们可以通过分片来实现该表的水平扩展：​

•

按bucket_id进行分片会导致热点问题，因为一个bucket可能包含数十亿个对象​

•

按bucket_id进行分片可以使负载分布得更加均匀，但我们的查询会变慢​

•

我们选择分片的方式是hash(bucket_name, object_name)因为大多数查询都是基于对象/存储桶名称的。​

即便采用这种分片方案，对存储桶中的对象进行列举仍然会很慢。​

Listing objects in a bucket​

<b 在单个数据库中，按对象的前缀（看起来像目录）进行列举的操作如下：​

​

代码块​

Plain Text

SELECT * FROM object WHERE bucket_id = "123" AND object_name LIKE `abc/%`​

​

当数据库采用分片架构时，这一目标难以实现。为达成此目的，我们可以在每个分片上执行查询，并在内存中对结果进行聚合。然而，这种方式会使分页变得复杂，因为不同分片返回的结果集大小不一，我们需要为每个分片单独维护 limit 和 offset 参数。​

我们可以利用这样一个事实：通常对象存储并不针对对象列表操作进行优化，因此可以适当牺牲列表查询的性能。此外，我们还可以为对象列表创建一张经过反范式的表，并按存储桶 ID 进行分片。这样一来，由于查询被限定在单个数据库实例内，其响应速度将足够快。​

Object versioning​

这是一个 GitHub 仓库页面，标题为“system-design-notes/01. Scaling at main · liquidslr/system-design-notes”。上下文。​

每个新版本都会生成一个新的object_id:​

​

​

这是一个名为“system-design-notes/01. Scaling at main · liquidslr/system-design-notes”的GitHub仓库页面。上下文。 object_id​

​

​

Optimizing uploads of large files​

通过使用分块上传，可以优化大文件的上传——将大文件拆分为多个数据块，分别独立上传：​

​

​

•

客户端调用服务以启动分段上传​

•

数据存储返回一个上传ID，用于唯一标识该上传任务​

•

客户端将大文件拆分为多个分块，并通过该上传ID分别进行上传​

•

当一个数据块被上传时，数据存储会返回一个 ETag，它是一个 MD5 校验和，用于标识该上传的数据块​

•

所有分片上传完成后，客户端会发送一个完整的分段上传请求，其中包含 upload_id、分片编号以及所有 ETag​

•

数据存储会将对象的各个部分重新组装起来。这一过程可能需要几分钟时间。随后，系统会向客户端返回成功响应。​

此时可以移除那些已不再有用的旧部件。我们还可以引入垃圾回收机制来处理这些问题。​

Garbage collection​

垃圾回收是指回收不再使用的存储空间的过程。数据成为垃圾的方式有以下几种：​

•

惰性对象删除- 对象被标记为已删除，但并未真正被清除​

•

孤儿数据- 例如上传过程中断，需删除旧的分片​

•

损坏数据- 数据校验和验证失败的数据​

垃圾回收器还负责回收副本中未使用的空间。在使用复制机制时，数据会同时从主节点和副本中被删除；而在采用纠删码（8+4）的情况下，数据则会从全部12个节点中被删除。​

为了便于删除，我们将采用一种称为压缩的机制：​

•

垃圾回收器会将未被删除的对象从“data/b”复制到“data/d”​

•

object_mapping表在复制完成后通过数据库事务更新一次​

•

为避免生成过多的小文件，会对超过特定阈值的文件进行合并​

​

​

​

​

步骤4：总结​

我们讨论的内容：​

•

设计一款类S3的对象存储​

•

比较对象存储、块存储与文件存储之间的差异​

•

涵盖对象在存储桶中的上传、下载、列举及版本控制​

•

深入探讨设计细节——数据存储与元数据存储、复制与纠删码、分段上传、分片​
