第22章：酒店预订系统

简介​

在本章中，我们将设计一个酒店预订系统,类似于万豪国际集团的系统。​

同样适用于其他类型的系统——如Airbnb、航班预订、电影票预订等。​

​

​

第一步：理解问题并明确设计范围​

在着手设计系统之前，我们应当向面试官提问，以明确需求范围：​

•

C：系统的规模有多大？​

•

我：我们正在为一家拥有5000家酒店、100万间客房的连锁酒店集团搭建网站​

•

C：客户是在预订时付款，还是在抵达酒店时付款？​

•

I：他们在预订时一次性付清全款。​

•

C：客户是否仅通过网站预订酒店房间？我们是否需要支持其他预订方式，例如电话预订？​

•

答：他们仅通过网站或应用程序进行预订。​

•

C：客户可以取消预订吗？​

•

I：需要​

•

C：还有其他需要考虑的事项吗？​

•

答：是的，我们允许超售10%。酒店会出售比实际客房数量更多的房间，这是为了应对客户可能会取消预订的情况。​

•

C：由于时间有限，我们重点讲解——展示酒店相关页面、酒店客房详情页、预订房间、管理后台以及应对超售功能。​

•

I：听起来不错。​

•

I：还有一点——酒店价格随时变动。假设某间酒店的房价每天都会变化。​

•

C：好的。​

Non-functional requirements​

•

支持高并发——在旺季时，可能会有大量客户同时预订同一家酒店。​

•

中等延迟——用户进行预订时，低延迟最为理想，但系统处理耗时几秒也尚可接受。​

Back-of-the-envelope estimation​

•

总计5000家酒店、100万间客房​

•

假设70%的客房被住满，平均入住时长为3天​

•

预计每日预约量 - 100万 * 0.7 / 3 = 每日约24万次预约​

•

每秒预约量 - 24万 / 一天的10^5秒 = 约3。平均预约TPS较低。​

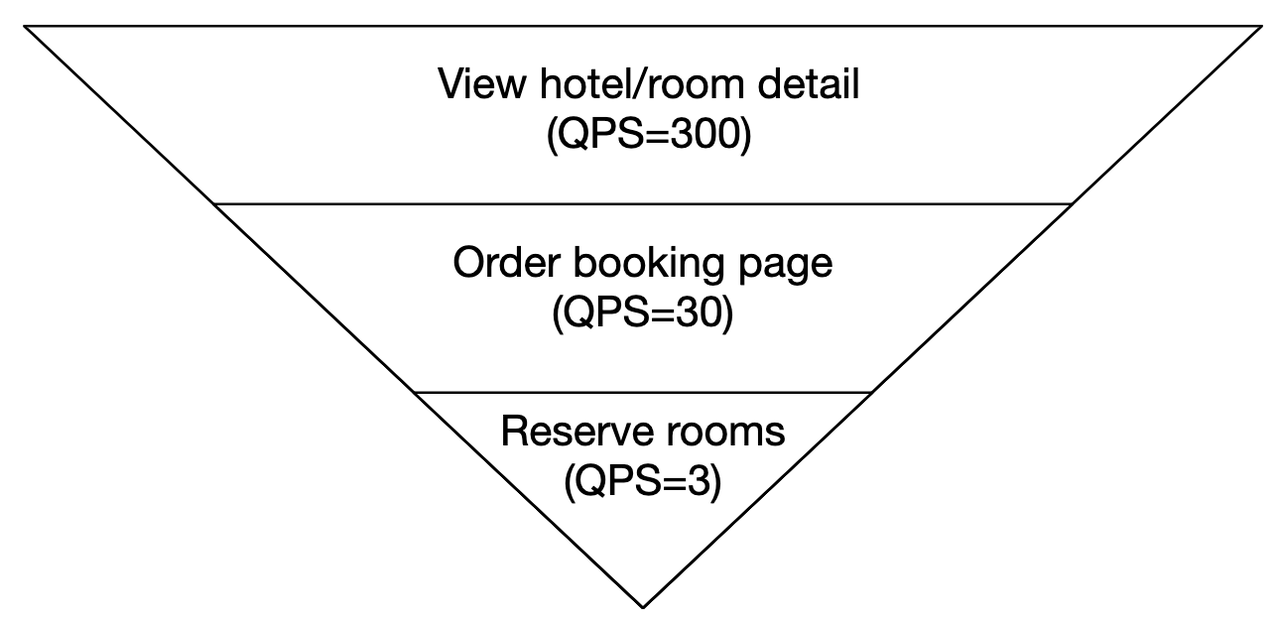

让我们来估算一下 QPS。假设到达预订页面需要经过三个步骤，且每页的转化率为 10%，那么可以推算出：如果有 3 笔预订，就必然对应 30 次预订页面的浏览量，以及 300 次酒店房间详情页的浏览量。​

​

​

​

​

步骤2：提出高层次设计方案并获得认可​

我们将探讨——API设计、数据模型与概要设计。​

API Design​

本API设计聚焦于核心端点（采用RESTful实践），这些端点是支持酒店预订系统所必需的。​

一个功能完备的系统需要更丰富的 API，支持按多种条件搜索房间，但本节暂不讨论这一点。原因在于这些功能在技术上并不具挑战性，因此不在讨论范围内。​

与酒店相关的API​

•

GET /v1/hotels/{id}- 获取酒店的详细信息​

•

POST /v1/hotels- 添加新酒店。仅限运维人员使用​

•

PUT /v1/hotels/{id}- 更新酒店信息。仅限运维人员使用​

•

DELETE /v1/hotels/{id}- 删除酒店。该API仅对运维人员开放​

与客房相关的API​

•

GET /v1/hotels/{id}/rooms/{id}- 获取房间的详细信息​

•

POST /v1/hotels/{id}/rooms- 添加房间。仅限运维人员使用​

•

PUT /v1/hotels/{id}/rooms/{id}- 更新房间信息。仅限运维人员使用​

•

DELETE /v1/hotels/{id}/rooms/{id}- 删除房间。仅限运维人员使用​

与预订相关的API​

•

GET /v1/reservations- 获取当前用户的预订历史​

•

GET /v1/reservations/{id}- 获取预订的详细信息​

•

POST /v1/reservations- 创建新预订​

•

DELETE /v1/reservations/{id}- 取消预订​

以下是创建预订的示例请求：​

​

代码块​

Plain Text

{​

"startDate":"2021-04-28",​

"endDate":"2021-04-30",​

"hotelID":"245",​

"roomID":"U12354673389",​

"reservationID":"13422445"​

}​

​

请注意，reservationID是一个幂等性密钥，用于避免重复预订。相关说明详见并发部分​

Data model​

在我们选择使用哪种数据库之前，让我们先考虑一下我们的访问模式。​

我们需要支持以下查询：​

•

查看酒店的详细信息​

•

根据日期范围查询可用的房型​

•

记录预订​

•

查询预订信息或历史预订记录​

根据我们的估算，系统的规模并不大，但我们需要为流量激增做好准备。​

基于这一认知，我们将选择关系型数据库，因为：​

•

关系型数据库在读密集型、写较少的系统中表现良好。​

•

NoSQL数据库通常针对写操作进行了优化，但我们也知道，由于只有访问网站的少数用户会进行预订，因此写入量不会很大。​

•

关系型数据库提供ACID一致性保证。这对于此类系统至关重要，因为如果没有这些保证，我们就无法避免诸如账户余额为负、重复扣款等问题。​

•

关系型数据库能够轻松地对数据进行建模，因为其结构非常清晰。​

以下是我们的表结构设计：​

​

​

这是一个名为“system-design-notes/01. Scaling at main · liquidslr/system-design-notes”的GitHub仓库页面。上下文。​

​

​

这种数据模型在像Airbnb这样的系统中表现良好，但在酒店场景下却不太适用，因为用户预订的并非特定房间，而是房间类型。用户预订的是房间类型，而具体的房间号则是在预订时才被分配。​

这一不足将在改进后的数据模型部分得到解决。​

High-level Design​

我们为该设计选择了微服务架构。近年来，这种架构广受欢迎：​

​

​

•

用户：通过手机或电脑预订酒店房间​

•

管理员：执行退款、取消支付等管理功能​

•

CDN：缓存静态资源，如JS打包文件、图片、视频等​

•

公共API网关：一种全托管服务，支持流量控制、身份认证等功能。​

•

内部API：仅对授权人员可见。通常通过VPN进行保护。​

•

酒店服务：提供关于酒店及客房的详细信息。由于酒店和客房数据为静态数据，因此可以进行积极的缓存。​

•

房价服务：为不同的未来日期提供房价信息。关于该领域的一个有趣之处在于，价格会根据某一天的酒店入住率而有所不同。​

•

预订服务：接收预订请求并预留酒店客房。同时，在预订或取消时实时更新客房库存。​

•

支付服务：处理付款，并在支付成功后更新预订状态。​

•

酒店管理服务：仅限授权人员使用。提供多项管理功能，用于处理和查看预订、酒店等信息。​

服务间通信可通过RPC框架实现，例如gRPC。​

​

​

步骤3：设计深度剖析​

让我们深入探讨：​

•

改进后的数据模型​

•

并发问题​

•

可扩展性​

•

解决微服务中的数据不一致性​

Improved data model​

如前文所述，我们需要对 API 和数据模型进行调整，以支持按房间类型而非具体房间进行预订。​

对于预订API，我们不再预留一个roomID,但我们预留一个roomTypeID:​

​

代码块​

Plain Text

POST /v1/reservations​

{​

"startDate":"2021-04-28",​

"endDate":"2021-04-30",​

"hotelID":"245",​

"roomTypeID":"12354673389",​

"roomCount":"3",​

"reservationID":"13422445"​

}​

​

以下是更新后的数据模型：​

​

​

•

room：包含某间房的相关信息​

•

room_type_rate：包含特定房型的价格信息​

•

预订：记录客人预订信息​

•

房型库存：存储酒店客房的库存数据。​

让我们来看看room_type_inventory这些列，因为那张表更有趣：​

•

hotel_id：酒店的唯一标识​

•

room_type_id：房型的唯一标识​

•

date：单个日期​

•

total_inventory：房间总数减去暂时从房源列表中移除的房间数量。​

•

total_reserved：给定（hotel_id、room_type_id、date）下已预订的房间总数​

设计这张表还有其他方式，但为每个（hotel_id、room_type_id、date）组合设置一个房间，能够实现便捷的预订管理并简化查询。​

表中的行通过每日的CRON作业预先填充。​

示例数据：​

​

​

用于检查某类客房是否可用的示例 SQL 查询：​

​

代码块​

Plain Text

SELECT date, total_inventory, total_reserved​

​

如何利用这些数据查询指定数量客房的可用性（请注意，我们支持超售）：​

​

代码块​

Plain Text

if (total_reserved + ${numberOfRoomsToReserve}) <= 110% * total_inventory​

​

现在我们来对存储容量做一些估算。​

•

我们有5000家酒店。​

•

每家酒店有20种房型。​

•

5000 * 20 * 2（年）* 365（天）= 7300万行​

7300万行数据并不算多，单台数据库服务器即可轻松应对。不过，为了实现高可用性，搭建读副本（甚至可以跨多个可用区）仍然是明智之举。​

后续问题——如果预订数据量过大，单个数据库无法容纳，你会如何处理？​

•

仅存储当前及未来的预订数据。预订历史可移至冷存储。​

•

这是一个名为“system-design-notes/01. Scaling at main · liquidslr/system-design-notes”的GitHub仓库页面。上下文。​

Concurrency issues​

另一个需要解决的重要问题是对同一笔订单的重复预订。​

需要解决两个问题：​

•

同一用户两次点击了“预订”按钮​

•

多个用户同时尝试预订房间​

以下是第一个问题的可视化示意图：​

​

​

解决这个问题有两种方法：​

•

客户端处理——前端可以在用户点击后禁用该书籍按钮。然而，如果用户禁用了 JavaScript，则无法看到按钮变为灰色。​

•

幂等API——在API中添加幂等性密钥，使用户无论调用该端点多少次，都只能执行一次操作：​

​

​

以下是该流程的工作原理：​

•

在您填写个人信息并完成预订的过程中，系统会生成一条预订订单。该预订订单将使用全局唯一标识符进行生成。​

•

这是一个名为“system-design-notes/01. Scaling at main · liquidslr/system-design-notes”的GitHub仓库页面。上下文。​

•

这是一个名为“system-design-notes/01. Scaling at main · liquidslr/system-design-notes”的GitHub仓库页面。上下文。 reservation_id​

•

这是一个名为“system-design-notes/01. Scaling at main · liquidslr/system-design-notes”的GitHub仓库页面。上下文。 reservation_id​

​

​

如果有多个用户同时进行同一笔预订，该怎么办？​

​

​

•

假设事务的隔离级别不是可串行化​

•

用户1和用户2同时尝试预订同一间房间。​

•

事务1检查是否有足够的房间——确实有​

•

事务2检查是否有足够的房间——有​

•

事务2预留该房间并更新库存​

•

事务1也预留了该房间，因为它仍然看到还有99个房间可用total_reserved总共100个房间。​

•

两笔事务都成功提交了更改​

这个问题可以通过某种形式的锁机制来解决：​

•

悲观锁​

•

乐观锁​

•

数据库约束​

以下是用于预留房间的SQL语句：​

​

代码块​

SQL

​

选项1：悲观锁​

悲观锁通过在记录被更新时对其加锁，从而防止同时进行的更新操作。​

This can be done in MySQL by using the SELECT... FOR UPDATE query, which locks the rows selected by the query until the transaction is committed.​

​

​

优点：​

•

防止应用程序更新正在被修改的数据​

•

实现简单，通过串行化更新来避免冲突。在数据竞争激烈时非常有用。​

缺点：​

•

当同时锁定多个资源时，可能会发生死锁。​

•

这种方法不具备可扩展性——如果某笔事务被长时间锁定，将影响所有其他试图访问该资源的事务。​

•

当查询选择的资源数量较多且事务持续时间较长时，其影响非常严重。​

作者鉴于该方法存在可扩展性问题，不建议采用此方案。​

方案二：乐观锁​

乐观锁允许多个用户同时尝试更新同一条记录。​

​

​

常见的实现方式有两种——版本号和时间戳。由于服务器时钟可能存在误差，建议使用版本号。​

•

新增version列已添加到数据库表中​

•

在用户修改数据库行之前，会读取版本号​

•

当用户更新该行时，版本号加1并写回数据库​

•

如果新版本号不高于旧版本号，数据库验证将阻止插入操作​

乐观锁通常比悲观锁更快，因为无需对数据库加锁。然而，当并发量较高时，其性能往往会下降，因为会导致大量回滚操作。​

优点：​

•

它能防止应用程序修改过时的数据​

•

我们无需在数据库中加锁​

•

当数据竞争较小时的首选方案，即很少出现更新冲突的情况​

缺点：​

•

当数据竞争激烈时，性能较差​

由于预订的QPS并不极高，乐观锁是我们的系统的一个不错的选择。​

方案三：数据库约束​

这种方法与乐观锁非常相似，但其防护机制是通过数据库约束来实现的：​

​

代码块​

Plain Text

CONSTRAINT `check_room_count` CHECK((`total_inventory - total_reserved` >= 0))​

​

​

​

优点：​

•

易于实现​

•

在数据竞争较小时表现良好​

缺点：​

•

与乐观锁类似，当数据竞争激烈时性能较差​

•

数据库约束难以像应用代码那样进行版本控制​

•

并非所有数据库都支持约束​

由于实现简便，这又是酒店预订系统的一个不错的选择。​

Scalability​

通常，酒店预订系统的负载并不高。​

然而，面试官可能会问你，如果该系统被一家规模更大、更受欢迎的旅游网站（如booking.com）所采用，你会如何应对？在这种情况下，QPS可能会高出1000倍。​

遇到这种情况时，关键在于弄清楚我们的瓶颈究竟在哪里。所有服务都是无状态的，因此可以通过复制轻松实现水平扩展。​

然而，数据库是有状态的，其扩展方式并不那么直观。​

一种扩展方案是通过实施数据库分片——我们可以将数据分散到多个数据库中，每个数据库仅存储部分数据。​

这是一个名为“system-design-notes/01. Scaling at main · liquidslr/system-design-notes”的GitHub仓库页面。上下文。 hotel_id​

​

​

我们还可以通过 Redis 对客房库存和预订信息进行缓存。我们可以设置 TTL，使过期数据在数天后自动失效。​

​

​

我们存储库存的方式基于hotel_id, room_type_id以及date:​

​

代码块​

Plain Text

key: hotelID_roomTypeID_{date}​

value: the number of available rooms for the given hotel ID, room type ID and date.​

​

数据一致性以异步方式实现，并通过 CDC 流式机制进行管理——数据库的变更会被读取并应用到另一个独立系统中。Debezium 是一种广受欢迎的工具，用于将数据库变更与 Redis 进行同步。​

采用这种机制时，缓存与数据库在一段时间内可能存在不一致的情况。但在我们的场景中这并无大碍，因为数据库会阻止我们进行无效的预订操作。​

这会在界面上引发一些问题，因为用户需要刷新页面才能看到“已无可用房间”的提示；不过，即使不存在这个问题，类似情况也可能发生，例如当用户在预订前犹豫不决时。​

缓存的优点：​

•

降低数据库负载​

•

高性能，因为 Redis 将数据存储在内存中​

缓存的缺点：​

•

在缓存与数据库之间保持数据一致性非常困难。我们需要考虑这种不一致对用户体验的影响。​

Data consistency among services​

单体应用使我们能够使用共享的关系型数据库来确保数据的一致性。​

在我们的微服务设计中，我们采用了一种混合模式：部分服务独立部署，而预订与库存相关的 API 则由同一服务统一处理。​

之所以这样做，是因为我们希望利用关系型数据库的ACID特性来确保数据的一致性。​

然而，面试官可能会对这种做法提出质疑，因为它并非纯粹的微服务架构——在那种架构中，每个服务都拥有独立的数据库：​

​

​

这可能会导致一致性问题。在单体服务器中，我们可以利用关系型数据库的事务功能来实现原子操作：​

​

​

然而，当操作跨多个服务时，要保证这种原子性就更加困难了：​

​

​

有一些广为人知的技巧可用于处理这些数据不一致性：​

•

两阶段提交：一种数据库协议，可在多个节点间确保事务的原子性提交。不过，其性能并不理想，因为只要有一个节点出现延迟，所有节点都会阻塞该操作。​

•

Saga：一系列本地事务，当工作流中的任一步骤失败时，会触发补偿事务。这是一种最终一致性的解决方案。​

值得注意的是，解决微服务之间的数据一致性问题是一项颇具挑战性的任务，这会显著增加系统的复杂性。鉴于我们采取更为务实的做法——将相关联的操作封装在同一张关系型数据库中——有必要审慎评估这一方案的投入是否值得。​

​

​

步骤4：总结​

我们提出了一种酒店预订系统的设计方案。​

我们遵循的步骤如下：​

•

收集需求并进行粗略估算，以了解系统的规模​

•

我们在概要设计中介绍了API设计、数据模型和系统架构​

•

在深入探讨环节，我们随着需求变化研究了多种备选的数据库模式设计​

•

我们讨论了竞态条件并提出了相应的解决方案——悲观锁/乐观锁、数据库约束​

•

通过数据库分片和缓存来实现系统扩展的途径​

•

最后，我们讨论了如何解决跨多个微服务的数据一致性问题​
